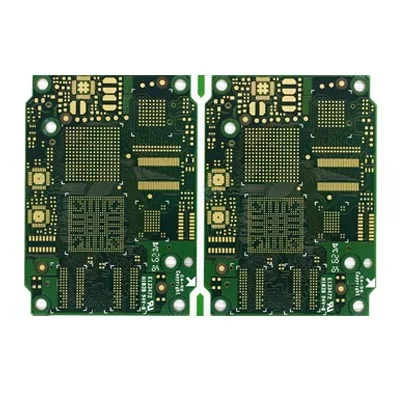

Ti-lags HDI-impedansstyret Automotive Digital PCB

Hvorfor har PCB brug for impedans?

ViaFull er en af ​​de professionelle ti-lags HDI-impedansstyret bildigital PCB-producent og leverandør i Kina.

1. Kontroller tabellinjen for at overveje installationen af ​​elektroniske komponenter og overveje ledningsevnen efter indsættelse. Derfor, jo lavere impedans, jo bedre er modstanden.

2. PCB -kredsløbskort skal gennemgå kobberbeklædning, elektropletterende tin, forbindelsessvejsning og andre procesproduktionsforbindelser. Materialerne, der bruges i disse links, skal sikre lav resistivitet for at sikre, at den samlede impedans af kredsløbskortet kan opfylde produktkvalitetskravene og sikre den normale drift af produktet.

3. tinbelægning af PCB -kredsløbskort er det mest almindelige problem i hele kredsløbsudvalgets produktion og er et vigtigt link, der påvirker impedansen. Den største defekt i det kemiske tinpladeringslag er, at det er let at ændre, og tin er dårlig, hvilket vil få kredsløbskortet til at være vanskelig at lodde. Overdreven impedans fører til dårlig ledningsevne eller ustabil ensretning.

4. der vil være forskellige signaloverførsler i lederne i PCB -kredsløbskortet. Når transmissionshastigheden stiger, skal frekvensen stige. Hvis selve linjen er forskellig på grund af korrosion, stabling af tykkelse, linjebredde osv., Vil den forårsage ændringer i impedansværdien. Dets signal er forvrænget, hvilket resulterer i et fald i ydelsen af ​​kredsløbskortet, så kontrolværdien skal kontrolleres inden for et bestemt interval.
