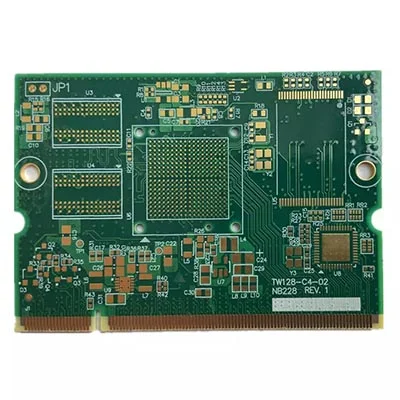

Multilagsimpedansstyret PCB -kort

PCB -impedansstyring

Velkommen til at købe flerlagsimpedansstyret PCB -bestyrelse fra vores fabrik til enhver tid. Vi giver dig fabriksrabatpriser for vores produkter. ViaFull er flerlagsimpedansstyret PCB -bestyrelsesproducent og leverandør i Kina. Der er forskellige signaloverførsler i lederne i kredsløbskortet. Når transmissionshastigheden stiger, skal frekvensen stige. Hvis selve impedansen af ​​linjen ændres på grund af korrosion, stakketykkelse og forskellige liniebredder, vil signalforvrængning forekomme. Derfor skal lederne på højhastighedskredsløb kontrolleres inden for et bestemt interval, der kaldes "impedansstyring".

De faktorer, der påvirker impedansen af ​​PCB -linjen, er bredden af ​​kobbertråden, tykkelsen af ​​kobbertråden, den dielektriske konstant af mediet, tykkelsen af ​​mediet, tykkelsen af ​​puden, stien til jordtråden og ledningen omkring linjen. Derfor, når vi designer PCB, skal vi kontrollere impedansen af ​​routingen på brættet for at undgå elektromagnetisk interferens, såsom signalreflektion og signalintegritet så meget som muligt for at sikre den faktiske brug af PCB -kortet.
