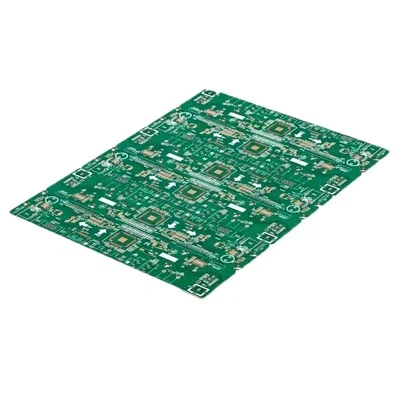

FR4 elektronisk impedansstyring PCB

Fem faktorer, der påvirker impedansen

Først: dielektrisk tykkelse. Forøgelse af dielektrisk tykkelse kan øge impedansen, mens reducering af dielektrisk tykkelse kan reducere impedansen; Forskellige halvfastede tabletter har forskellige limindhold og tykkelse. Den pressede tykkelse er relateret til knusets fladhed og programmet for pressepladen; For enhver anvendt type plade skal tykkelsen af ​​det dielektriske lag, der kan produceres, beregnes, hvilket er befordrende for designberegninger. Forsøgsformtolerancen er nøglen til dielektrisk tykkelseskontrol.

For det andet: linjebredde. Stigende linjebredde kan reducere impedansen, mens reduktion af linjebredden kan øge impedansen. Kontrolkravene i liniebredden kan bedre imødekomme kløften i kravene til impedansstyring inden for tolerancen for +/- 10%. Kløften kan ikke overstige 10%. Bredden kontrolleres hovedsageligt ved ætsningskontrol. For at sikre linjebredden kompenseres ingeniørfilmen i henhold til ætsningssiden ætsning, fototegningsfejl og grafisk overførselsfejl for at opfylde kravene til linjebredde.

For det tredje: kobbertykkelse. Reduktion af linjetykkelse kan øge impedansen, mens øget linjetykkelse kan reducere impedansen; Liniebredde kan kontrolleres ved grafisk elektropletteringskontrol eller ved anvendelse af kobberfolie af tilsvarende tykkelse. Styringen af ​​kobbertykkelse kræver ensartet kontrol. De blødende blokke af fine linjer og isoleringslinjer tilsættes for at forhindre ujævn kobbertykkelse på linjen, hvilket påvirker den ujævne impedansfordeling til kobberfordelingen på CS- og SS -overfladerne. Bestyrelsen overføres på tavlen for at nå formålet med dobbeltsidet kobbertykkelse.

For det fjerde: Dielektrisk konstant. Forbedring af den dielektriske konstant kan reducere impedansen, og at reducere den dielektriske konstant kan øge impedansen. Den dielektriske konstant kontrolleres hovedsageligt af materialet. Forskellige tavler har forskellige dielektriske konstanter. Det er relateret til det anvendte harpiksmateriale: FR4-kort, den dielektriske konstant er 3. 9-4. 5, hvilket vil stige med stigningen i hyppigheden af ​​brugen. 3. 9 En høj impedansværdi er påkrævet for at opnå høj signaltransmission, så der kan være en lav dielektrisk konstant.

Femte: svejsetykkelse, trykt svejsning vil reducere ekstern impedans. Generelt kan trykt svejsning reducere en-sluttet 2 ohm og differentiel 8 ohm. 2 gange udskrivningsdråbeværdien er dobbelt så lang tid. Når den trykt mere end 3 gange, ændres impedansværdien ikke længere.
