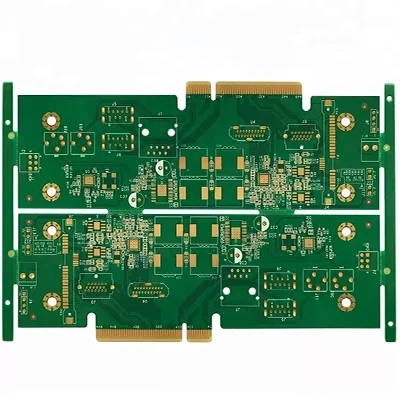

Guldfingertrykt kredsløbskort

PCB Gold Finger Details Processing

Som en professionel producent af guldfingertrykt kredsløb kan du være sikker på at købe guldfingerprintkredsløb fra vores fabrik og via Full vil tilbyde dig den bedste service efter salg og rettidig levering. 1. For at øge slidmodstanden for guldfingre skal guldfingre normalt være elektroplettet med hårdt guld (guldforbindelse).

2. Guldfingre skal afskaffes baglæns, generelt 45 °, andre vinkler såsom 20 °, 30 ° osv. Hvis der ikke er nogen affasning i designet, er der et problem; 45 ° slot i PCB

3. guldfingre er nødt til at lave et vindue til samlet svejsning. Pin behøver ikke at åbne stålnet;

4. den minimale afstand mellem Shenxi og Shenyin puder og fingerspidserne skal være 14mil; Det anbefales at designe mere end 1 mm væk fra fingerpositionen, inklusive via puder;

5. Påfør ikke kobber på overfladen af ​​guldfingre;

6. Kobberskæring er påkrævet på alle niveauer af det indre lag af guldfingre, og kobberskæringsbredden er generelt 3 mm; Halvfinger kobberskæring og kobberskæring i fuld finger kan udføres.
