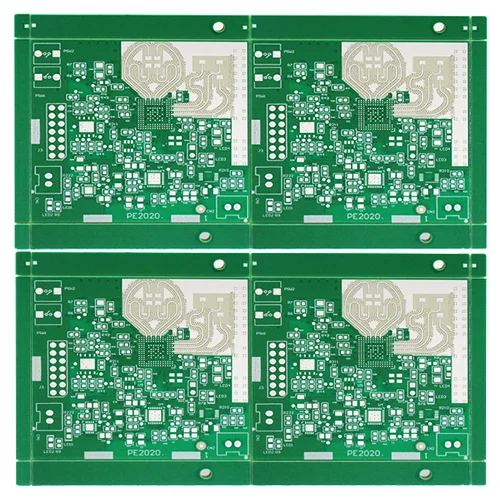

Hybrid højfrekvent PCB -kort

Hybrid PCB bruges ofte i Microwave RF -serieprodukter

Find et stort udvalg af hybrid højfrekvent PCB -kort fra Kina på VIAFULLL. Giv professionel eftersalgsservice og den rigtige pris, ser frem til samarbejde. Med den hurtige udvikling af elektronisk kommunikationsteknologi bruges til at opnå højhastigheds- og høj-tro-signaloverførsel, mere og mere mikrobølge-radiofrekvens PCB'er i kommunikationsudstyr. De dielektriske materialer, der bruges i højfrekvente hybridkredsløbskort, har fremragende elektriske egenskaber og god kemisk stabilitet, som hovedsageligt manifesteres i de følgende fire aspekter.

1. Hybrid PCB har karakteristika ved tab af lavt signal transmission, kort transmission forsinkelsestid og forvrængning med lav signal.

2. Fremragende dielektriske egenskaber (henviser hovedsageligt til lav relativ dielektrisk konstant DK, lavt dielektrisk tabsfaktor DF). Derudover forbliver de dielektriske egenskaber (DK, DF) stabile under miljøændringer såsom frekvens, fugtighed og temperatur.

3. højpræcisionskarakteristisk impedansstyring.

4. Hybrid PCB har fremragende varmemodstand (TG), processabilitet og tilpasningsevne.

Mikrobølgeovnens højfrekvente hybrid PCB'er er vidt brugt i kommunikationsudstyr såsom trådløse antenner, basestation, der modtager antenner, strømforstærkere, radarsystemer, navigationssystemer osv.

Baseret på en eller flere faktorer, såsom omkostningsbesparelse, forbedring af bøjningsstyrke og kontrol af elektromagnetisk interferens, skal højfrekvent lamineringsdesign bruge højfrekvent prepreg med lav harpikstrøm og FR-4-substrat med glat dielektrisk overflade. Højfrekvent sammensat laminat. I dette tilfælde er der en stor risiko for produktadhæsionskontrol under trykprocessen.

Mikrobølgeovn højfrekvent hybrid PCB-stablingsmetode og egenskaber

1.. En højfrekvent hybrid PCB-kontrollerbar dybdekomposit lamineringsstruktur, den højfrekvente hybrid PCB inkluderer L1-kobberlag (højfrekvent ark), L2-kobberlag (PP-ark), L3-kobberlag (epoxyharpikssubstrat), L4-kobberlag i rækkefølge; L2, L3, L4 kobberlag er forsynet med slots af samme størrelse i samme position; L4 kobberlag er arrangeret med tre-i-en-puffermateriale indefra til udvendig, og stålplade og kraftpapir er stablet udefra til udvendig i rækkefølge; Aluminiumsplade, stålplade og kraftpapir er stablet på L1 -kobberlag indefra til udenfor.

2. I henhold til den første funktion er det tre-i-en-puffermateriale et puffermateriale, der er klemt mellem to lag af frigivelsesfilm.

3. i henhold til den første funktion er den laminerede struktur af højfrekvenskortet kontrolleret dybt hybridplade i den foreliggende opfindelse karakteriseret ved, at højfrekventepladen er et polytetrafluorethylenbestyrelse.

Udvidelses- og sammentrækningskarakteristika for højfrekvente hybrid PCB-kompositkort er forskellige fra dem i det almindelige epoxyharpikssubstrat, så brændstoffet og krympningen af ​​brættet er vanskelige at kontrollere, og behandlingsmetoden til første rille og derefter presser vil forårsage problemet med metalbolte på brættet. Det tre-i-en-puffermateriale indstilles på den ene side af rillen, og puffermaterialet kan fyldes i rillehullet under pressning for at undgå bulernes problem. Kraftpapirbuffertryk er indstillet på begge sider af papen for at afbalancere varmeoverførslen ensartet, og stålpladen er indstillet til at sikre ensartet varmeledning under presning, så trykket er fladt, og varmen og trykket under trykprocessen er afbalanceret for bedre at kontrollere krumningen og udvidelsen af ​​tavlen.

Med den hurtige udvikling af 5G -kommunikationsteknologi fremsættes krav til højere frekvens for kommunikationsudstyr. Der er mange mikrobølgeovn-højfrekvente hybrid PCB på markedet. Fremstillingsteknologien til disse mikrobølgeovn-højfrekvente hybrid PCB'er fremsætter også højere krav. Vi er blevet specialiseret i IPCB-behandling i mere end 10 år og kan levere flerlags hybrid PCB-fremstillingstjenester. Vi har alt det udstyr, der kræves til hele processen med flerlags hybrid PCB-produktion, overholder ISO9001-2000 International Standard Management System og har passeret IATF16949 og ISO 14001 System Certification. Vores produkter har bestået UL-certificering og overholdt IPC-A-600G og IPC-6012A standarder. Vi kan levere høj kvalitet, højstabilitet og høj-tilpasningsevne mikrobølgeovn højfrekvent hybrid PCB-prøver og batchtjenester.
