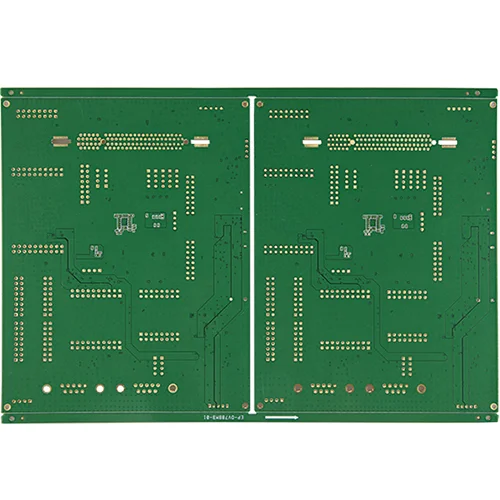

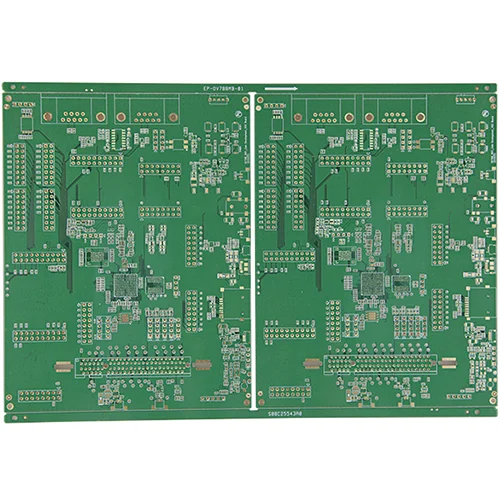

Kørsel Recorder HDI PCB

Hvad er HDI PCB?

ViaFull inviterer dig til at besøge vores fabrik for at købe den nyeste, bedst sælgende, overkommelige og drivkraft med høj kvalitet HDI PCB. Vi ser frem til at arbejde sammen med dig. Interconnect med høj densitet (HDI) er simpelthen en PCB med flere sammenkoblinger i et minimalt fodaftryk. Dette har ført til miniaturisering af bestyrelsen. Komponenter er placeret tættere sammen, og brætpladsen reduceres markant, men funktionaliteten er ikke kompromitteret. Mere præcist betragtes PCB med et gennemsnit på 120 til 160 stifter pr. Kvadrat tomme som HDI PCB. HDI -design kombinerer tæt komponentplacering med universel routing. HDI populariseret Microvia Technology. Opret tættere kredsløb ved at implementere mikrovier, begravet vias og blind vias. Reducer kobberboring i HDI -design.

Hvad er fordelene ved HDI PCB'er?

Ekstraordinær alsidighed: HDI -plader er ideelle, når vægt, rum, pålidelighed og ydeevne er primære bekymringer.

Kompakt design: En kombination af blinde, begravede og mikrovier reducerer brætpladskravene.

Bedre signalintegritet: HDI bruger via-in-pad og blind via teknologi. Dette hjælper med at holde komponenter tæt på hinanden og derved reducere signallængderne. HDI -teknologi forbedrer signalkvaliteten ved at fjerne Via -stubberne, hvilket reducerer signalrefleksioner. Derfor forbedrer det signifikant signalintegritet på grund af kortere signalveje.

Høj pålidelighed: Implementeringen af ​​stablede vias gør disse tavler til en superbarriere mod ekstreme miljøforhold.

Omkostningseffektivitet: Funktionaliteten af ​​et standard 8-lags gennemgående huller (standard PCB) kan reduceres til et 6-lags HDI-kort uden at gå på kompromis med kvaliteten.

Datablad
