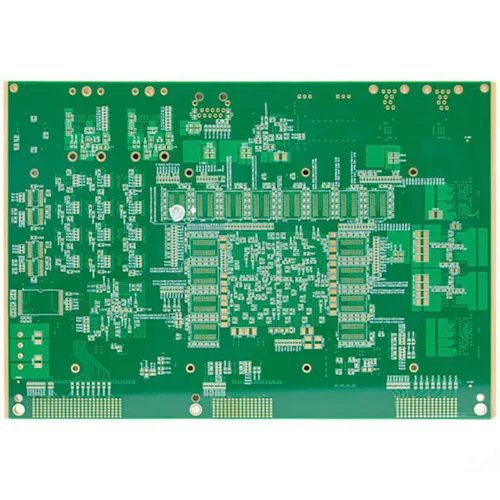

24-lags højhastigheds-PCB

Hvad er en 24-lags PCB?

24-lags højhastigheds-PCB i høj kvalitet høj kvalitet tilbydes af Kina-producenten via Full. Køb 24-lags højdensitet højhastigheds-PCB, som er af høj kvalitet direkte med lav pris. En 24-lags PCB er et avanceret flerlagsbræt med 24 kobberlag. PCB inkluderer et signallag, et jordlag og et effektlag. Denne PCB består også af silkeskærm, loddemaske osv. En 24-lags PCB er ca. 5 mm tyk. Det giver dimensionel stabilitet på grund af antallet af lag deri.

Producenten arrangerer jordlaget og signallaget effektivt. Dette hjælper med at sikre, at PCB er kompatibel med HDI -applikationer. Disse applikationer er forbindelser med høj densitet. Materialerne, der bruges i det 24-lags PCB, sikrer en lav dielektrisk konstant. Det dielektriske materiale, der bruges i dette avancerede flerlagsbræt, er også tyndt. Så dette hjælper med at skabe tæt kobling mellem lagene.

Materialer med 24-lags PCB

En 24-lags PCB indeholder forskellige materialer i dens fremstillingsproces. Det bruger materialer såsom kobberfolie, FR4, CEM3 og epoxyharpiks. I denne PCB laminerer producenten kobberfolie og glasfiberharpiks materiale sammen. FR4 er et PCB -materiale, der giver nok stivhed inden for elektronik. Det giver nok glasovergangstemperatur.

Endvidere har materialet fremragende fugtighedsmodstand. Dette betyder, at PCB, der indeholder FR4, kan modstå høje temperaturer. Desuden har dette materiale passende dielektrisk styrke.

Silkscreen, FR4 og loddemaske er basismaterialerne på 24 -lags PCB. Overgangstemperatur med høj glas er et vigtigt træk på 24 -lags PCB.

Andre materialer, der bruges i 24 -lags PCB -fremstilling, inkluderer kobberfolie og prepreg. 24 -lags PCB kan have forskellige kobbertykkelser. Tykkelsen af ​​kobber og antallet af lag hjælper det med at udføre høje strømbelastninger.

Hvad er 24 -lags PCB -stackup?

24 -lags PCB -stackup er arrangementet af øvre lag på kredsløbskortet. I en flerlags PCB er der flere måder at placere kobberlag på brættet på. Producenter overvejer flere vigtige faktorer, før de arrangerer en flerlags stackup.

I en 24 -lags stackup er der routinglag, jordlag og kraftlag. Routinglag kan være øverste, midterste eller bundlag. Jord- og kraftlag er meget vigtige i denne stackup.

Routinglag skaber sammenkoblinger mellem komponenter. Producenter kan placere ledningslaget på bunden, øverste eller mellemlag. Dette afhænger af bestyrelsens ansøgningskrav. Signaluting er en kritisk del af et flerlagsbræt. Stackup-strukturen for en 24-lags PCB bestemmer dens funktionalitet. En godt tilpasset stackup vil sikre signalrutning i PCB.

24-lags PCB-fremstilling

Fremstilling af en 24-lags PCB involverer visse processer. Da denne PCB har ti lag af ledende materiale, er dens fremstilling kompleks. Producenter laminerer kerne- og forpregallagene under højt tryk og høj temperatur.

Under denne proces sikrer producenterne, at der ikke er nogen luft mellem PCB -lagene. De sikrer også, at klæbemidlet, der sikrer lagene, smelter korrekt. En 24-lags PCB består af en række forskellige materialer. Kernen og prepreg er lignende materialer. Prepreg er imidlertid mere duktil end kernen. Dette skyldes, at det ikke er fuldt helbredt. Når producenterne anvender høje temperaturer på stackup, smelter prepreg. Lagene er derefter tilsluttet sammen. Efter afkøling er resultatet et solidt 24-lags kort. Producenter anvender loddemaske på flerlagsbrættet. Loddemaskens rolle er at forhindre, at sporene kortsluttes. De indre lag af et flerlags tavle inkluderer glasfiber og epoxy -kerne, og forpreg laminerer disse lag sammen. Producenter stabler de indre lag sammen for at sikre, at lagene er på linje.

Produktionsprocessen for en 24-lags PCB beskrives kort som følger:

Indvendigt lagafbildning og ætsning

Indre lag laminering

Borbræt

Ydre lagafbildning

Belægning og ætsning

Det ydre lag ætsningstripping

Lodde maske

Screenprint

Testning

Fordele ved 24-lags PCB

Denne PCB hjælper med at forbedre funktionaliteten af ​​elektroniske enheder. Det 24-lags bestyrelse har store fordele, der kræves til projektet. Nogle af disse fordele er:

Kompakt design

Den 24-lags PCB understøtter kompakt design. Jordlaget og signallaget af PCB overlapper hinanden. Dette bord er ideelt til små enheder som bærbare computere, mobiltelefoner osv. Elektroniske enheder bliver mindre og mere komplekse. Den 24-lags PCB er ideel til komplekse og miniature enheder.

Velegnet til forskellige temperaturer

Den 24-lags PCB kan arbejde ved forskellige temperaturer. Denne PCB er designet til at arbejde ved forskellige temperaturer. Det 24-lags tavle er ideelt til højtydende og avancerede applikationer.

Høj nuværende ledning

En anden vigtig fordel ved denne type PCB er evnen til at bære høje strømbelastninger. PCB fås med forskellige kobbertykkelser. Det kan modstå høj effekt.

Høj funktionalitet

24-lags PCB'er er meget praktiske. Derfor er de vidt brugt i sammenkobling af høj densitet og projekter med høj effekt. Derudover forbedrer PCB også effektiviteten af ​​højhastighedsprojekter.
