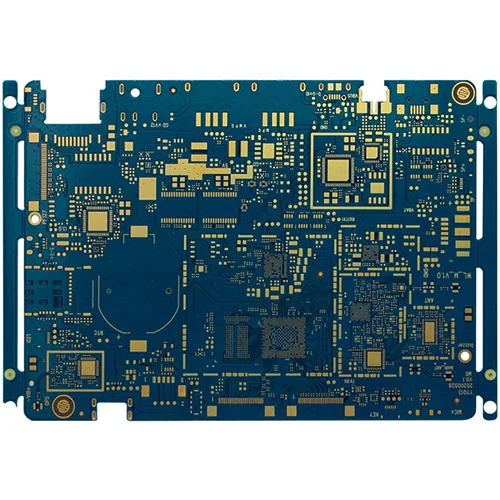

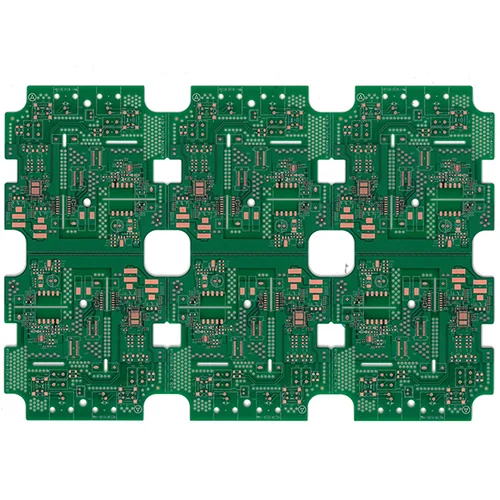

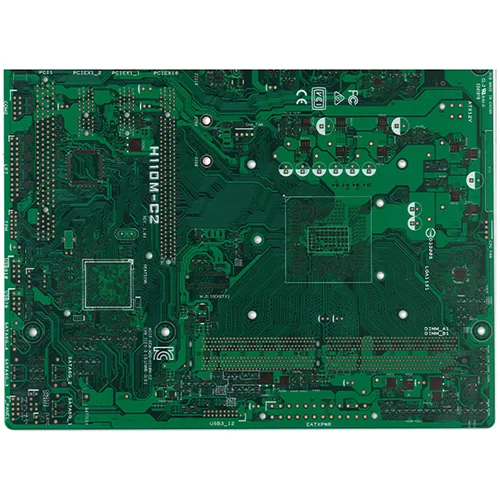

Multilagsbræt

Multilags PCB'er er kredsløbskort med mere end to lag. I modsætning til dobbeltsidede PCB, der kun har to lag af ledende materiale, skal alle flerlags PCB'er have mindst tre lag af ledende materiale begravet i midten af ​​materialet.

Som navnet antyder er flerlags PCB en kombination af forskellige lag. Enkeltsidet PCB og dobbeltsidet PCB kombineres for at danne dette kompleks designet PCB. Multilags PCB øger antallet af lag og derfor det tilgængelige område til routing. Disse kredsløb er lavet ved at kombinere to lag PCB og adskille dem med et isolerende materiale som dielektrisk.

Det mindste antal ledende lag mellem det isolerende materiale er tre, og vi kan inkorporere op til hundrede lag efter behov. Vi betragter flerlags PCB som stive PCB'er, fordi fleksible flerlags PCB er vanskelige at fremstille. De fleste af vores fælles flerlags PCB består af 4 til 8 lag. Smartphones kan indeholde op til 12 lag for at imødekomme applikationens kompleksitet. Producenter foretrækker jævnt nummererede lag frem for ulige nummererede lag, fordi laminering af ulige nummererede lag gør kredsløbet for komplekst og problematisk, og høje omkostninger er også en faktor.

Multilags PCB'er har nogle fordele i forhold til enkelt- eller dobbeltlags-PCB'er. De har højere tæthed for større funktionalitet, kapacitet og hastighed. Elektromagnetisk afskærmning er lettere, hvis strøm- og jordplanerne placeres korrekt. De kræver ikke meget ledninger, så de er lette. De reducerer størrelsen og hjælper med at spare plads. De er mere fleksible end andre typer PCB.

Multilags PCB'er har mange applikationer. Disse inkluderer:

Computere, fiberoptiske modtagere, datalagring, signal transmission, mobiltelefon transmission, mobiltelefon repeatere, GPS-teknologi, industriel kontrol, satellitsystemer, håndholdte enheder, testudstyr, røntgenudstyr, hjertemonitorer, kattescanningsteknologi, atomacceleratorer, centrale brandalarmsystemer, fiberoptiske modtagere, nukleardetektionssystemer, rumdetektionsudstyr, vejranalyse osv.

Vi er en professionel PCBA-one-stop monteringsfabrik, Xin Jingfu understøtter flerlags PCB-forretning, velkommen til at placere ordrer
