Det fulde navn på BGA er Ball Grid Array (PCB med kuglegitterstruktur), som er en pin -emballagemetode til store komponenter. Forskellen er, at det "1-dimensionelle rum" enkelt-række stifter, der er anført rundt, såsom måge-vingeforlængelsesstifter, fladforlængelsesstifter eller J-formede stifter, der er trukket tilbage til bunden af maven osv., Skiftes til et komplet array eller delvis matrix i bunden af maven, og lodningskuglerne fordelt i en to-dimensionel rumområde til en svejse-interconnektion til chippakken, og løstekuglerne fordelt i en to-dimensionel rumområde. Det har egenskaberne ved lille emballageområde, øgede funktioner, øget antal stifter, høj pålidelighed, god elektrisk ydelse og lave omfattende omkostninger.

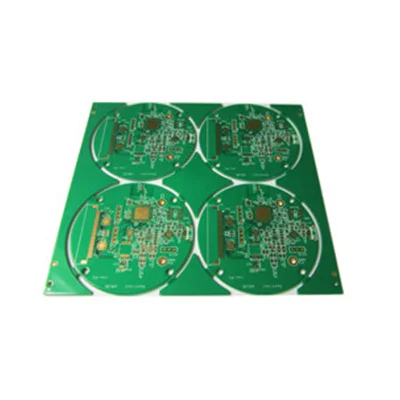

| Navn: | Lille BGA Circuit Board PCB |
| Antal lag: | 4 lag |
| PCB -materiale: | FR4 TG170 |
| PCB -tykkelse: | 1. 6mm |
| Overfladebehandling: | Enig (guldtykkelse 2u ") |
| Færdig kobbertykkelse: | 1/1/1/1 oz |
| Lodde maske blæk: | Grøn, sollys PSR-4000 |
| Minimumslinjens bredde og linjeafstand: | 0. 07/0. 09mm |
| BGA Pad: | 0. 25 mm |
