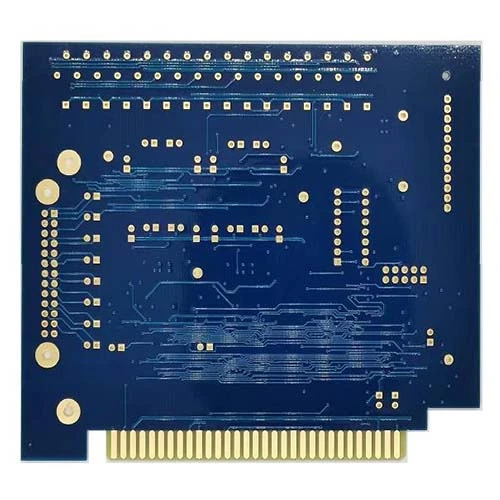

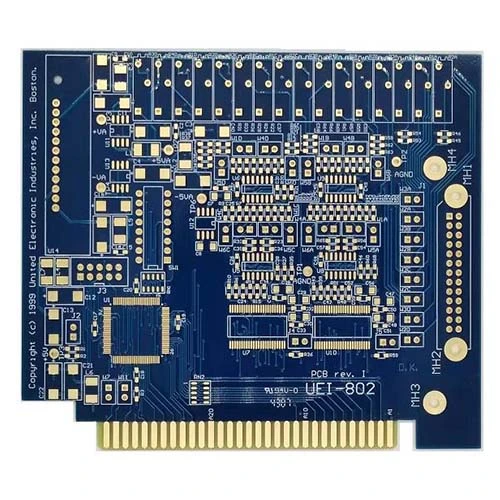

Sidet guldfingerkredsløbskort

Guldfinger PCB er dem med guldfingerlignende puder, der ofte bruges som kantstik.

Kemisk guldbelægning har fremragende loddelighed, men den kemiske deponeringsproces betyder, at den er for blød og tynd til at modstå gentaget slid. Guldbelægning er tykkere og sværere, hvilket gør det ideelt til at genudvikle PCB Edge-stikkontakter. Guldfinger PCB'er skal normalt afskales ved kantstikket for at sikre let indsættelse. Chamfering kan specificeres i ordreoplysningerne, hvis det specifikt er angivet.

Guldfingre er de guldbelagte stolper, du ser på Connecting Edge of a Printed Circuit Board (PCB). Formålet med guldfingre er at forbinde hjælpestoffer til computerens bundkort. PCB -guldfingre bruges også i en række andre enheder, der kommunikerer via digitale signaler, såsom forbruger smartphones og smarture. Da legeringen har fremragende elektrisk ledningsevne, bruges den som et forbindelsespunkt på PCB.

Der er to typer guld, der er egnede til PCB -guldfingerelektropletteringsproces:

Elektroløs Nickel Immersion Gold (Enig): Dette guld er mere omkostningseffektivt og lettere at lodde end elektroplettet guld, men dets bløde, tynde (normalt 2-5U ”) sammensætning gør enig uegnet til slid- og tåreffekter af kredsløbsplade tilslutning og fratrukning. Elektroplateret hårdt guld: dette guld er solidt (hårdt) og tyk (normalt 30U”), så det er mere egnet til at slibee effekter af kontinuerlig brug af pcs.

Guldfingre gør det muligt for forskellige kredsløb at kommunikere med hinanden. Fra strøm til udstyr skal signaler passere mellem flere kontakter for at udføre en given kommando. Når der trykkes på en kommando, overføres signalet mellem et eller flere tavler, før de læses. For eksempel, hvis du trykker på en fjernkommando på en mobilenhed, sendes signalet fra PCB-aktiveret enhed i din hånd til en nærliggende eller fjern maskine, som igen modtager signalet gennem sit eget kredsløbskort. Processen med at plade guldfingre involverer mange omhyggelige trin. Dette sikrer, at hvert kredsløbskort, der kommer ud af produktionslinjen, er udstyret med det korrekte udstyr til perfekt at udføre signalet. De standarder, der er involveret i elektropletteringsprocessen, hjælper også med at sikre, at guldfingrene på hvert kredsløbskort perfekt matcher de tilsvarende stikkontakter på et givet bundkort. For at sikre, at alle disse guldfingre og stikkontakter passer, skal hver PCB alle bestå en række inspektioner og defektforsøg. Hvis guldbelægningen på kredsløbskortet ikke er glat nok eller ikke klæber til overfladen tilstrækkeligt, vil resultaterne ikke være gode nok til kommerciel frigivelse. For at PCB -guldfingeren skal mødes, skal elektropletteringsprocessen udføres i et trin, hvor detaljerne omkring kredsløbskortet først er afsluttet. Når fingrene skal udplades, påføres nikkel kobberet. Derefter påføres overfladefinish sidst. Når alt er klar, inspiceres bestyrelsen under et forstørrelsesglas og testes for vedhæftning.

Under PCB -guldfingerelektroplateringsprocessen skal visse standarder følges for at fingrene skal fungere korrekt. Designet af selve PCB skal også overveje den passende fingerlængde og det område, der kræves til justering.

Uanset formålet eller størrelsen på selve PCB gælder følgende regler altid for design af guldfingeren:

Den udpladede gennem hul skal ikke være tæt på guldfingeren, guldfingeren må ikke have nogen kontakt med loddemasken eller silkeskærmen, og de to skal holdes i en bestemt afstand, og guldfingeren skal altid stå over for midten af ​​PCB (hvis du vil have en kantbel), hvis nogen af ​​disse regler ikke følges under PCB -guldfingerelektroplateringsprocessen, kan PCB muligvis ikke kunne kommunikere med Mother Board. Eller PCB indsættes muligvis ikke korrekt i den tilsvarende slot på bundkortet. Guld bruges i forbindelsesfingre på en PCB. Styrken af ​​guld gør det muligt at indsætte guldfingre og skubbes hundreder af gange uden at bære forbindelseskontakterne. Uden beskyttelse af guldbelægning kunne et kredsløb let miste sin forbindelse efter et par anvendelser.

Du kan undre dig over, hvorfor guld er bedre end andre typer metaller. Når alt kommer til alt er guld en af ​​de sjældneste og dyreste naturlige elementer. Ville det ikke være mere omkostningseffektivt at plade forbindelseskanterne på en PCB med kobber eller nikkel? Imidlertid kræver den krævede funktionalitet af et trykt kredsløbskort guld. Da PCB'er udviklede sig til deres moderne form, blev guld bestemt til at være det mest passende forbindelseskontaktmetal på grund af en række faktorer. De vigtigste fordele ved guld er ledningsevne og korrosionsmodstand for legeringen. For at øge styrken kombineres ofte guld, der bruges i trykte kredsløbskort, med nikkel eller kobolt, hvilket giver guld større slidstyrke i lyset af konstant PCB -aktivitet.
