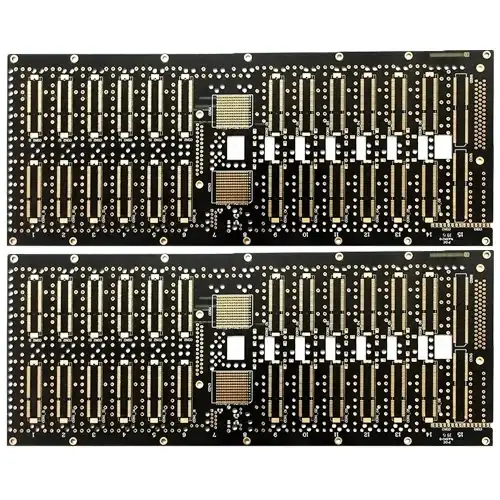

Rogers RT5870 High Frequency Board

RT/Duroid® 5870 og 5880 glasmikrofiberforstærkede PTFE -kompositter er designet til præcisionsstripline- og mikrostripkredsløb.

Glasforstærkningsmikrofibre er tilfældigt orienteret for at maksimere fordelene ved fiberforstærkning i den orientering, der er mest værdifuld for kredsløbsproducenten og den endelige kredsløbsanvendelse.

Den dielektriske konstant af RT/Duroid 5870 og 5880 laminater er konsistent fra panel til panel og konstant over et bredt frekvensområde. Deres lave dissipationsfaktor udvider brugen af ​​RT/Duroid 5870 og 5880 til Ku-bånd og derover.

RT/Duroid 5870 og 5880 Laminater skæres let, klippes og bearbejdes til at forme. De er resistente over for alle opløsningsmidler og reagenser, både varme og kolde, og bruges typisk til ætsning af trykte kredsløb eller pladekanter og huller.

RT/Duroid 5870 og 5880 kompositter leveres typisk som laminater med ¼ til 2 oz/ft2 (8 til 70 mikron) elektroplettet kobber på begge sider og kan også være klædt med rullet kobberfolie til mere kritiske elektriske applikationer. Beklædning med aluminium, kobber- eller messingplader kan også specificeres.

Når du bestiller RT/Duroid 5870 og 5880 laminater, skal du sørge for at specificere dielektrisk tykkelse, tolerance, rullet eller elektrodeposeret kobberfolie og vægten af ​​kobberfolie ønsket.

Datablad
