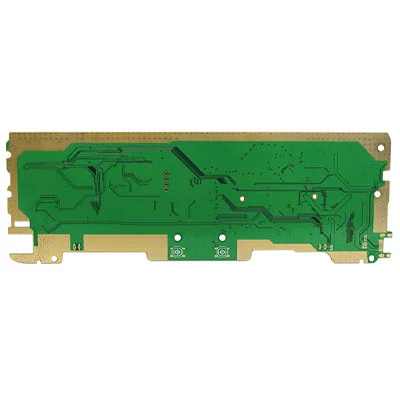

4-lags impedans kontrolleret fin kredsløb Immersion Gold PCB Circuit Board

Alle nodekontrolmoduler i det smarte hjemmesystem er forbundet til System Information Control Center gennem RS485 Home Control Bus, efter den samlede hjemmekontrol -netværkskommunikationsprotokol for at realisere systemdatakommunikation. 256 moduler kan tilsluttes en bus for at realisere forskellige funktioner i hjemmeautomatiseringskontrol. Modulstyper inkluderer:

Trådløs transceiver -basisstationsmodul

Hovedsageligt brugt i forbindelse med det trådløse fjernbetjeningsmodul er det et vigtigt tilbehør til systemet. Som en trådløs transceiver -basestation overfører den informationen om fjernbetjening til System Information Control Center gennem Home Control Network og overfører derefter instruktionerne og korte meddelelsesoplysninger fra System Information Control Center. Det overføres til den trådløse fjernbetjening gennem trådløse radiofrekvenssignaler, hvor trådløs information konverteres til kablet information om hjemmebekæmpelse;

Relæafbryderkontrolmodul

Kontrol med lav effekt kredsløb, kontrolleret af højtydende faststof-relæer. Efter at have modtaget kommandoen fra Smart Home-controlleren, skiftet af apparater med lav effekt i hjemmet, hovedsageligt lys (inklusive forskellige lyd, fjernsyn, elektriske gardiner), kontrollerer kraften på 100 watt/kanal;

Modul med høj effekt apparatkontrol

Det styres også af faststofrelæer, men strømmen er stor, og der er kun en enkelt kanal. Efter at have modtaget kommandoen fra Smart Home Controller, kan det kontrollere apparater med høj effekt i hjemmet (såsom klimaanlæg, vandvarmere osv.), Og den maksimale kontrolkraft for en enkelt kanal er 2500 watt;

SCR dæmpningskontrolmodul

SCR bruges til lavkraftsløjfe-kontrol. Efter at have modtaget kommandoen fra Smart Home -controlleren er dens hovedfunktion at kontrollere dæmpningen af ​​lysene i hjemmet med en kontrolkraft på 100 watt pr. Kanal og et dæmpningsinterval på 5 niveauer: 0, 25, 50%, 75%, 100%;

Informationsudvekslingsmodul

Informationsafbryderen har ændret det originale switch -koncept fuldstændigt. Switchinformationspunktet bruges til at afslutte funktionen af ​​den originale switch, hvilket gør den originale switch -funktion fast og enkelt. Ved at indstille de relevante kontrolparametre kan ethvert kontrolpunkt kontrolleres for at opnå gruppekontrolfunktion.

Datablad
